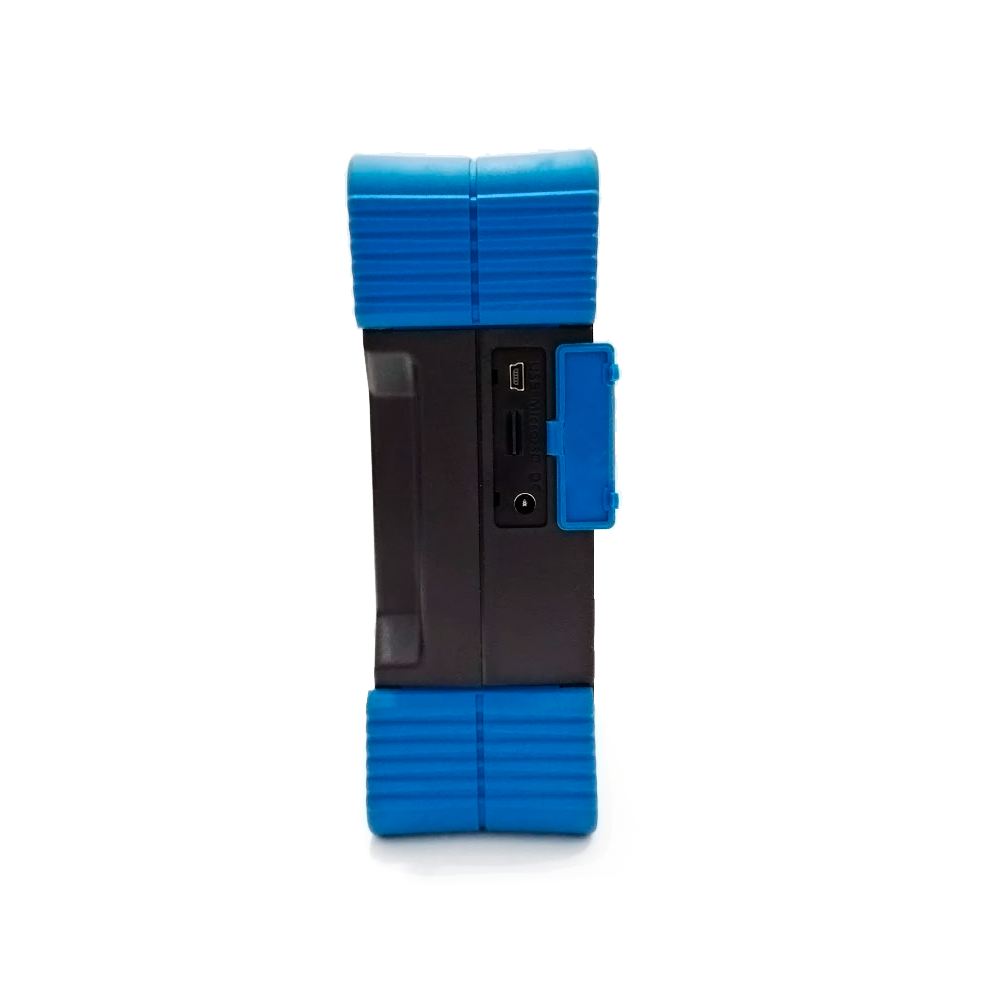

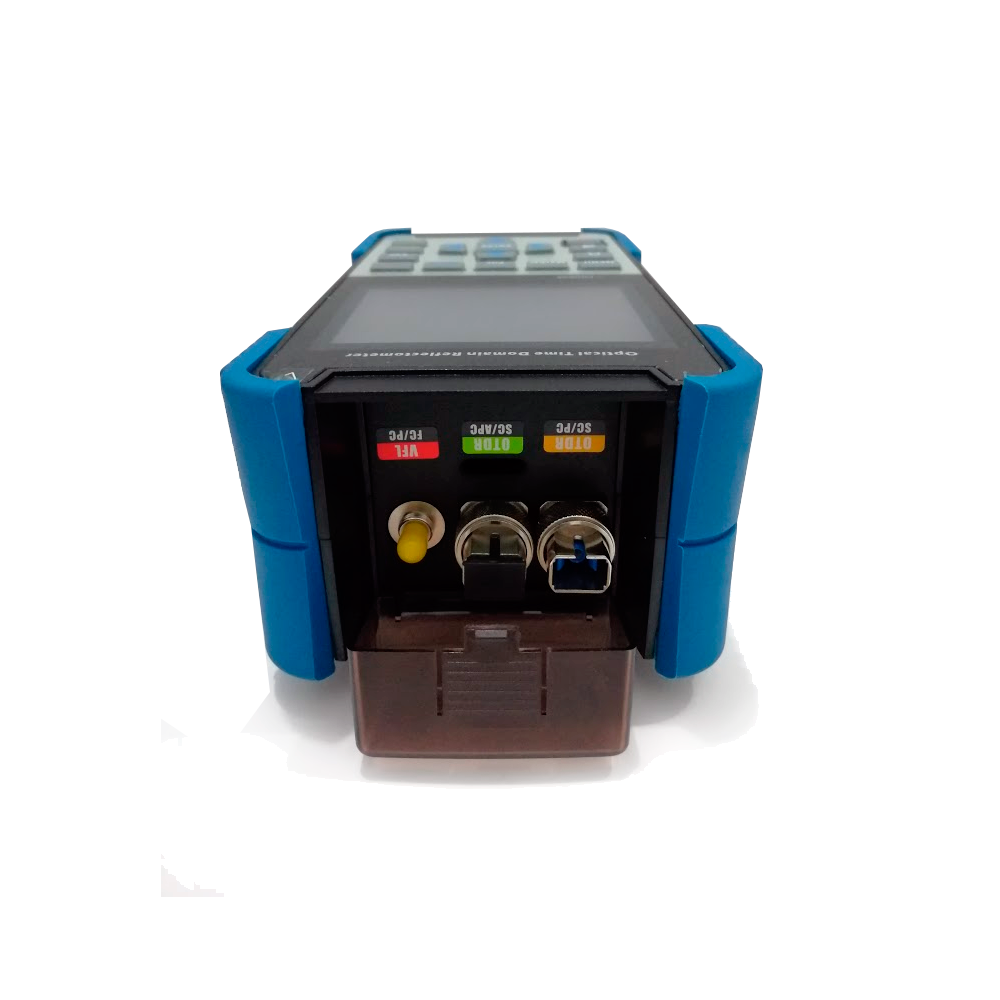

OTDR HOEA5500

OTDR HOEA5500

Cód: 5360
Fabricante: O-Tech

O OTDR (Reflectômetro Óptico no Domínio do Tempo) HOEA5500 é um instrumento portátil com alto desempenho e múltiplas funções especialmente concebidas para a medição de redes FTTx, PON, LAN / WAN.

Além da função para a medição OTDR comum, também tem a função para medição on-line de fibra ativa, com poder de penetrar no spilitter para executar medições OTDR em redes PON. É amplamente aplicado em medições para inauguração, comissionamento, verificação, aceitação e manutenção de redes ópticas, bem como nas atividades de P&D e de testes na produção de fibras. É a ferramenta mais poderosa e confiável para os engenheiros e técnicos nas inspeções diárias de todos os tipos de redes de fibra óptica.

Principais Características

- Pequeno, leve e portátil para aplicações externas
- Capaz de penetrar splitter até 1:64 para medição completa PON OTDR
- Modo de medição on-line (fibra ativa) disponível com 1625nm
- Algoritmo otimizado para localizar rapidamente a falha da fibra ou posição da emenda ou quebra
- Duração do teste selecionável (Min. 10s)
- Tela de 3,5″ de alto contraste TFT LCD colorida
- VFL de 1mW embutido no equipamento
- Menu intuitivo e operação simplificada
- Modos de operação pelas teclas zoom in/out livremente pela curva
- O resultado do teste pode ser carregado pelo PC via porta USB para impressão ou uma análise mais aprofundada
- Resultados dos testes em relatório em arquivo PDF
- Atualização do firmware grátis quando disponível

Funções Básicas

- Comprimentos de onda: SM 1310/1550/1625nm
- Medições do comprimento da fibra, distância ponto a ponto, perdas e índice de atenuação
- Medição da perda por reflectância e da perda de inserção do conector
- Capaz de penetrar em splitter de até 1:64, e suporta medição OTDR PON para verificação e solução de problemas
- Equipado com software profissional para visualizar os resultados dos testes
- Modos de teste Automático e Manual disponíveis
- Suporte para visualização em tempo real do estado da fibra
- Exibe os parâmetros do teste em lista de eventos e gráfico
- Tecla “Scan” para medição rápida com apenas 1 tecla
- Menu totalmente em Português

Comprimentos de Onda 1310/1550/1625 nm
Potências Range 35/34/34 dB
Distância de Alcance 0.35 ~ 120 km
VFL Integrado 1mW
Zona Morta de Eventos 1.5m
Alimentação Carregador AC / Bateria interna (10h de trabalho)
Temperatura de Armazenamento –20°C a 60°C
Dimensões 197mm X 107mm X 67mm
Peso Aprox. 750g
PC Software Compatível com Windows XP / 2003 / Vista / Win7 / Win8
Ambiente de Operação –10°C a 50°C
Temperatura < 90% (sem condensação)

Produtos relacionados

...

HOEA3500 - Máquina de Fusão de Fibra Óptica 4 motores
...

OFI-3 - Identificador de Fibra Ativa com níveis de potência
...

HOEA3600 - Máquina de Fusão de Fibra Óptica 6 motores
...

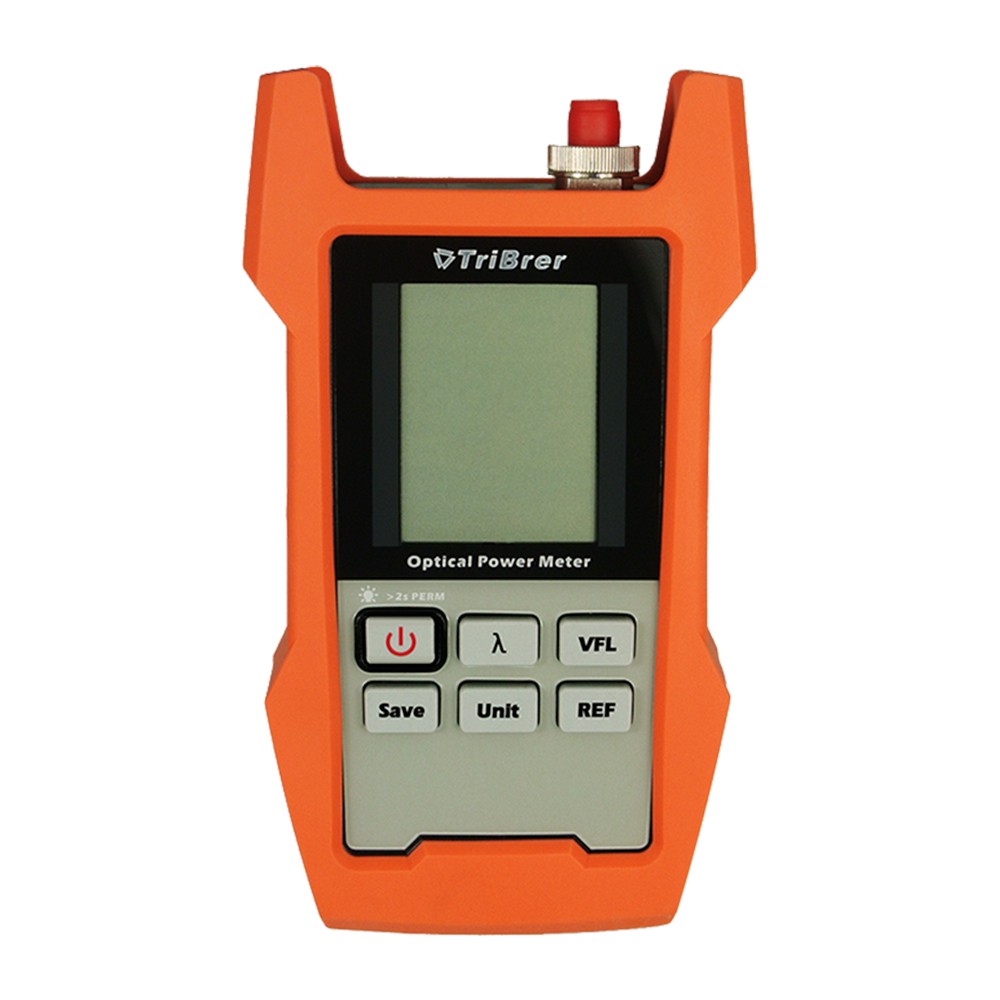

AOP100 - Power Meter Óptico
