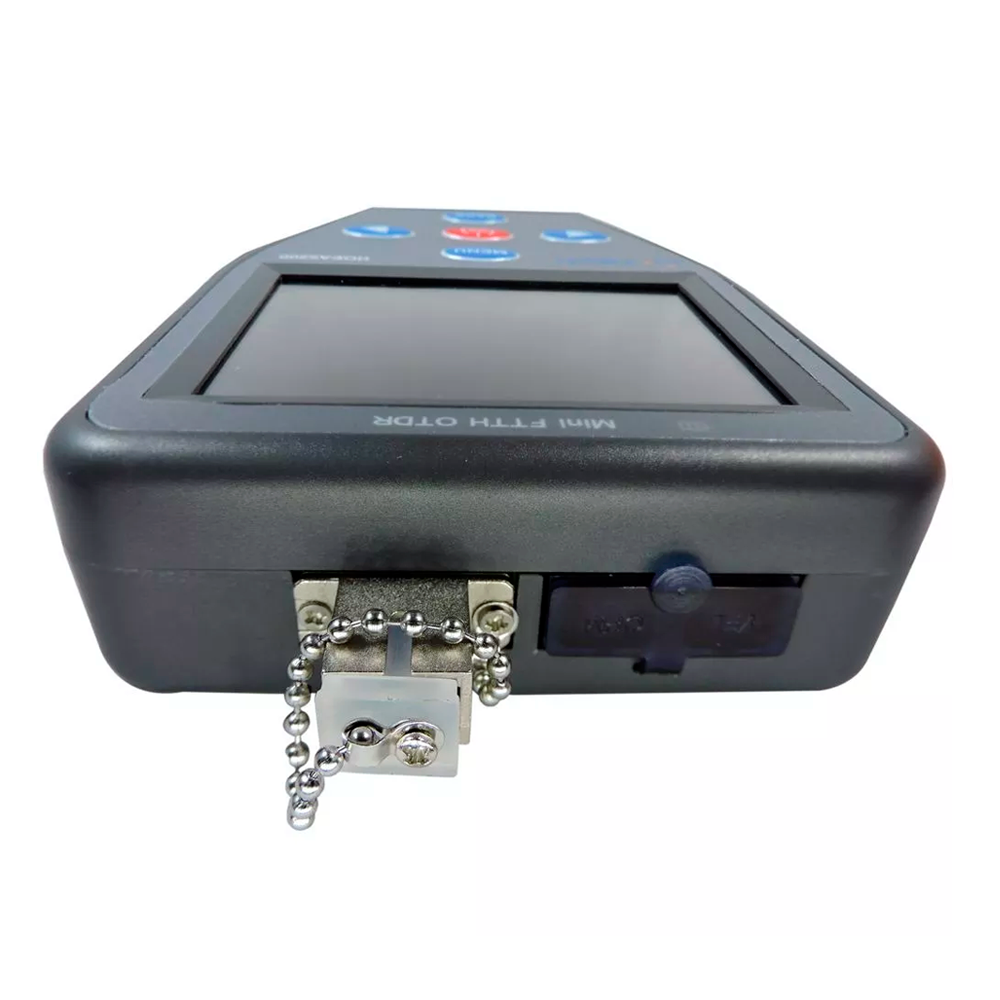

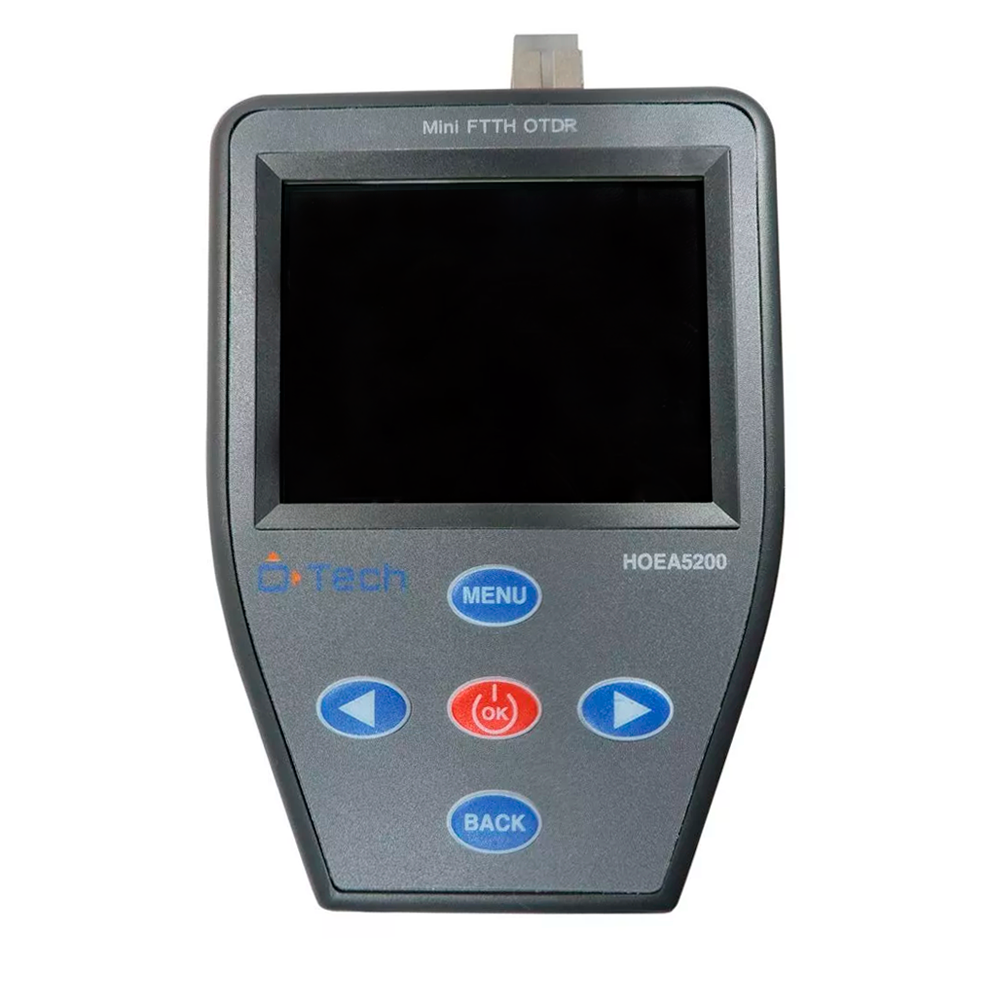

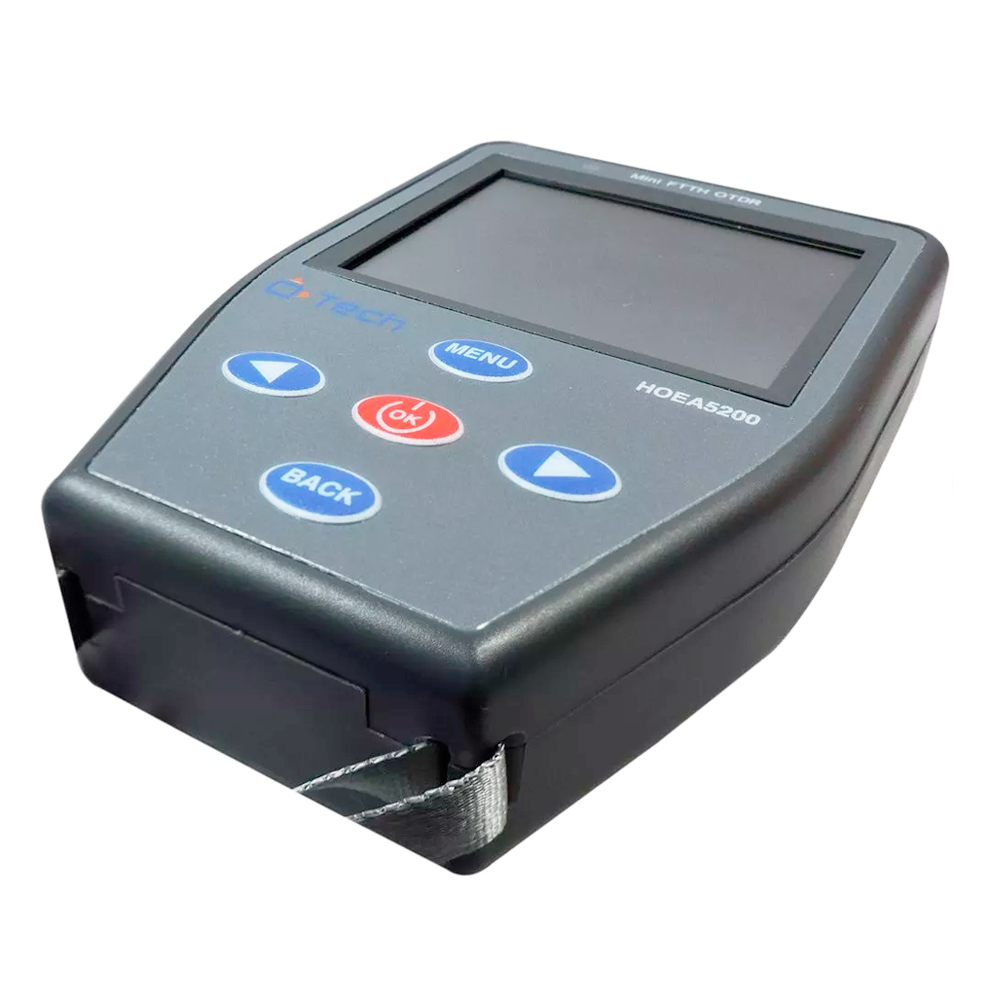

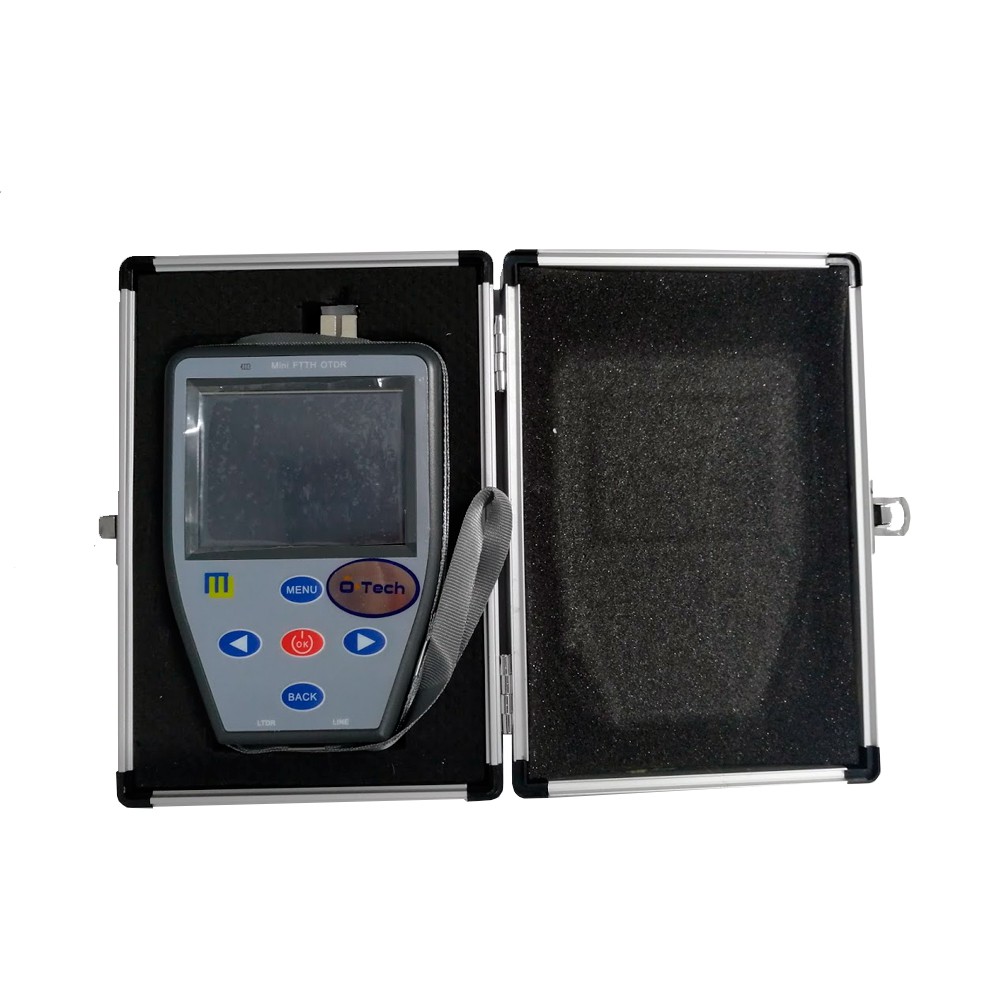

OTDR HOEA5200 - Medidor FTTH para fibra ativa 5 em 1
OTDR HOEA5200 - Medidor FTTH para fibra ativa 5 em 1
O Medidor FTTH 5x1 HOEA5200 é um instrumento portátil, projetado especialmente para medição de fibras ópticas.
O Medidor FTTH 5x1 HOEA5200 é um instrumento portátil, projetado especialmente para medição de fibras ópticas.É equipado com o conceito original, operação simplificada e alta precisão, a fim de rapidamente localizar a posição de culpa e ajudar a fazer a resolução de problemas e manter a rede de fibra óptica.
Este instrumento é aplicado extensamente em FTTx, engenharia de rede de fibra óptica, verificação, comissionamento e manutenção, bem como no teste de i & D e produção de fibra.
MEDIDOR FTTH 5 FUNÇÕES – TOUCHSCREEN
OTDR: Fibra ativa/apagada 50KM – 1550nm SM (verificação manual de eventos)
OPM: Power Meter (-50 até +25 dBm) 850/1310/1490/1550 nm
LIGHT SOURCE: Fonte de luz estabilizada (1550nm / - 10 dBm)
VFL: Localizador visual de falhas (caneta laser) 5 mW
OBD TEST: Medição da perda total da fibra (0-30 dB)
Principais Características
- Otimizador de aritmética para rapidamente localizar a ruptura da fibra ou de emenda/pausa posição;
- Teste de duração selecionável (min.10s);
- Medição do comprimento da fibra, distância de ponto a ponto , perda e atenuação índice ;
- Medição de de inserção de perda e conector de reflectância fibra perda;
- Localize Macrobend ;
- Modo de teste automático e manual disponível;
- Suporte à visualização em tempo real a fibra;
- Exibir os parâmetros de rastreamento e teste em resumo, o evento e o rastreamento;
| Comprimento de onda de teste | 1500nm com filtro embutido. |
| Faixa dinâmica | 24dB |
| Precisão de medição de distância | 0,6 m |
| Zona morta do evento | 5m |
| Zona morta de atenuação | 10m |
| Largura do pulso | 10,30,100, 300ns, 1, 3us |
| Faixa de medição (evento) | 50KM |
| Faixa de medição (atenuação) | 30KM |
| Teste OBD | Faixa de medição: 0-30dB Precisão: 10% |
| VFL | Comprimento de onda central: 650nm Tipo de emissor: FP-LD Modulação: 0Hz, 1Hz, 2Hz Tipo de fibra: modo único Conector: SC |
| Fonte de Luz | Comprimento de onda: 1550nm Potência de saída: -10dB Modulação (Hz): 270, 1K, 2K |
| OPM | Comprimento de onda: 800 ---- 1600nm Detector: InGaAs Faixa de medição: -70--- +5 dBm ou -50--- +25dBm Precisão: 5% Resolução: 0.1 Db Tipo de fibra: modo único Conector: SC |
