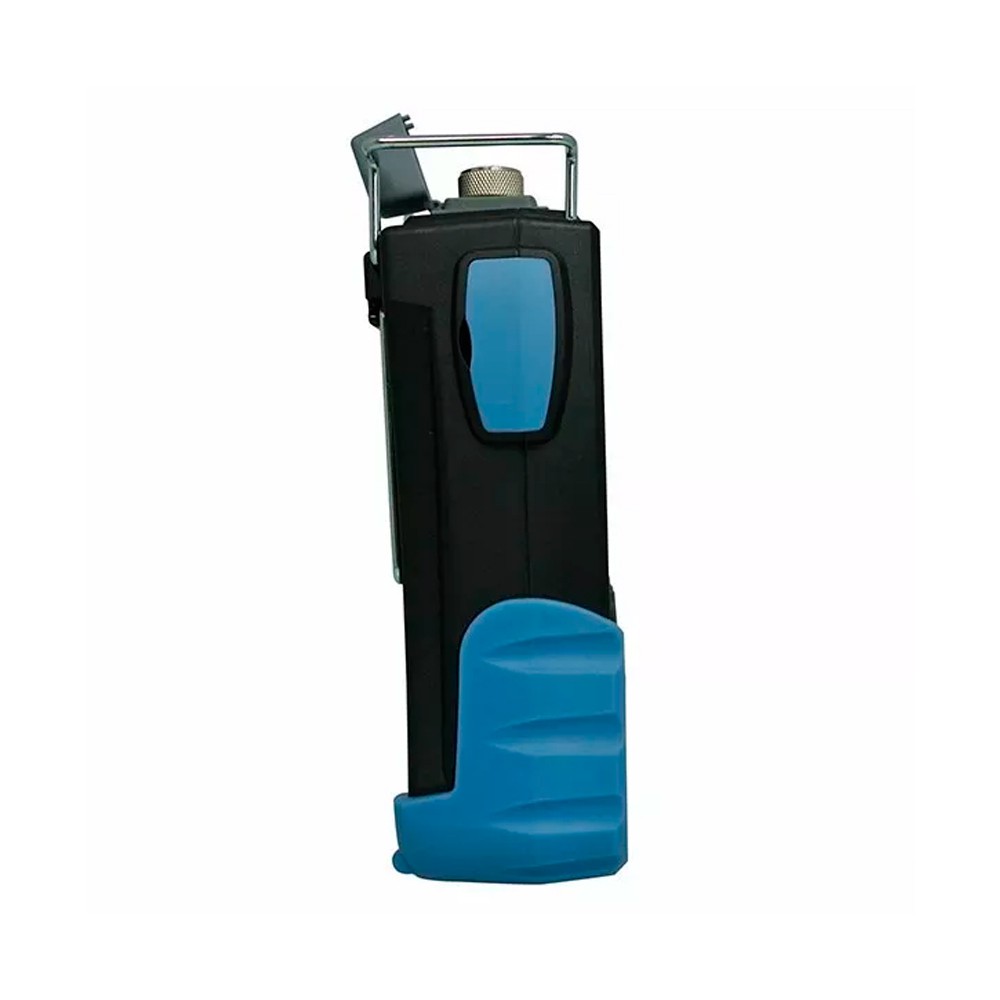

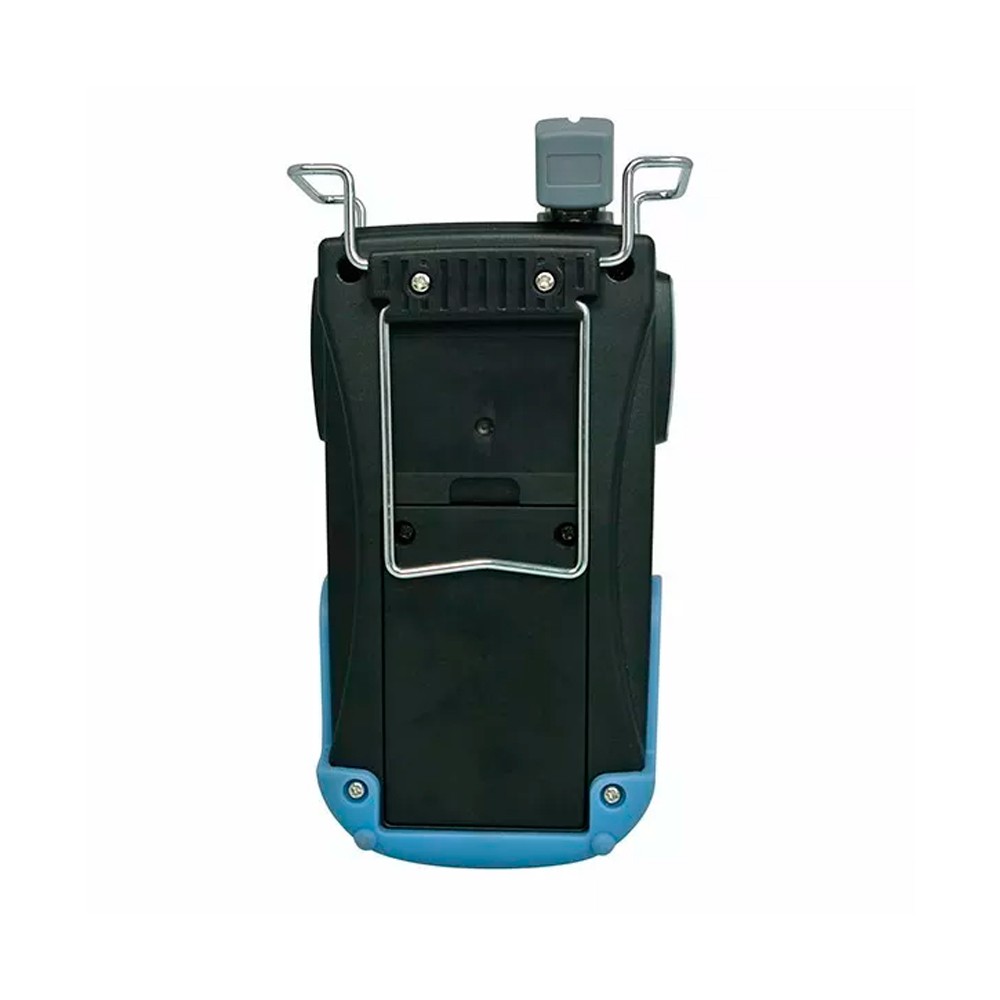

OTDR HOEA5100
OTDR HOEA5100
O OTDR (Reflectômetro Óptico no Domínio do Tempo) HOEA5100 é um instrumento portátil especialmente concebido para a medição e certificação de redes de fibra óptica.
HOEA5100 é equipado com um conceito original, operação simplificada e alta precisão de medição, de modo a agilizar a localização da posição de falha, além de ajudar na solução de problemas e manutenção de redes de fibra óptica. Este instrumento é amplamente aplicado em FTTx, engenharia de redes de fibra óptica, verificação, comissionamento e manutenção, bem como nas atividades de P&D e de testes na produção de fibras.
Principais Características
- Pequeno, leve e portátil para aplicações externas
- Algoritmo otimizado para localizar rapidamente a falha da fibra ou posição da emenda ou quebra
- Duração do teste selecionável (Min. 10s)
- Tela de 3,5″ de alto contraste TFT LCD colorida
- VFL de 1mW integrado ao equipamento
- Menu intuitivo e operação simplificada, em Português
- Modos de operação pelas teclas, zoom in/out livremente pela curva
- O resultado do teste pode ser carregado pelo PC via porta USB para impressão ou uma análise mais - aprofundada
- Resultados dos testes em relatórios em arquivo PDF
- Atualização do firmware grátis quando disponível
Funções Básicas
- Comprimentos de onda: SM 1310/1550nm
- Medições do comprimento da fibra, distância ponto a ponto, perdas e índices de atenuação
- Medição da perda por reflectância e da perda de inserção do conector
- Equipado com software profissional para visualizar os resultados dos testes
- Modos de teste Automático e Manual disponíveis
- Suporte para visualização em tempo real do estado da fibra
- Exibe os resultados do teste em lista de eventos e gráfico
- Tecla “Scan” para medição rápida com apenas 1 tecla
- Menu totalmente em Português
| Comprimentos de Onda | 1310/1550 nm |
| Potência Range | 24/22 dB |
| Distância de Alcance | 0.35 ~ 80 km |
| VFL Integrado | 1mW |
| Zona Morta de Eventos | 1.5m |
| Alimentação | Carregador AC / Bateria interna (10h de trabalho) |
| Temperatura de Armazenamento | –20°C a 60°C |
| Dimensões | 197mm X 107mm X 67mm |
| Peso | Aprox. 750g |
| Pc Software | Compatível com Windows XP / 2003 / Vista / Win7 / Win8 |
| Ambiente de Operação | –10°C a 50°C |
| Temperatura | < 90% (sem condensação) |
