Distribuidor Óptico DIO TELECOM 144FO – 5U
Distribuidor Óptico DIO TELECOM 144FO – 5U

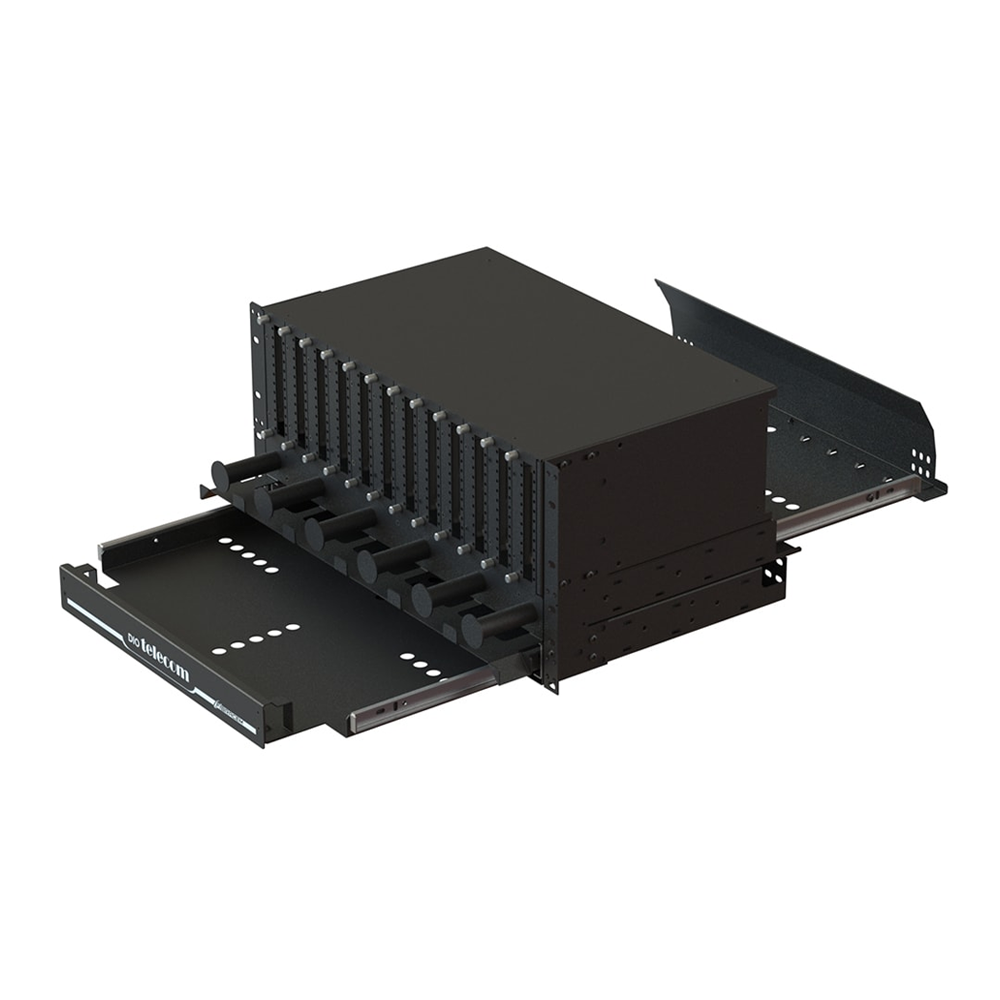

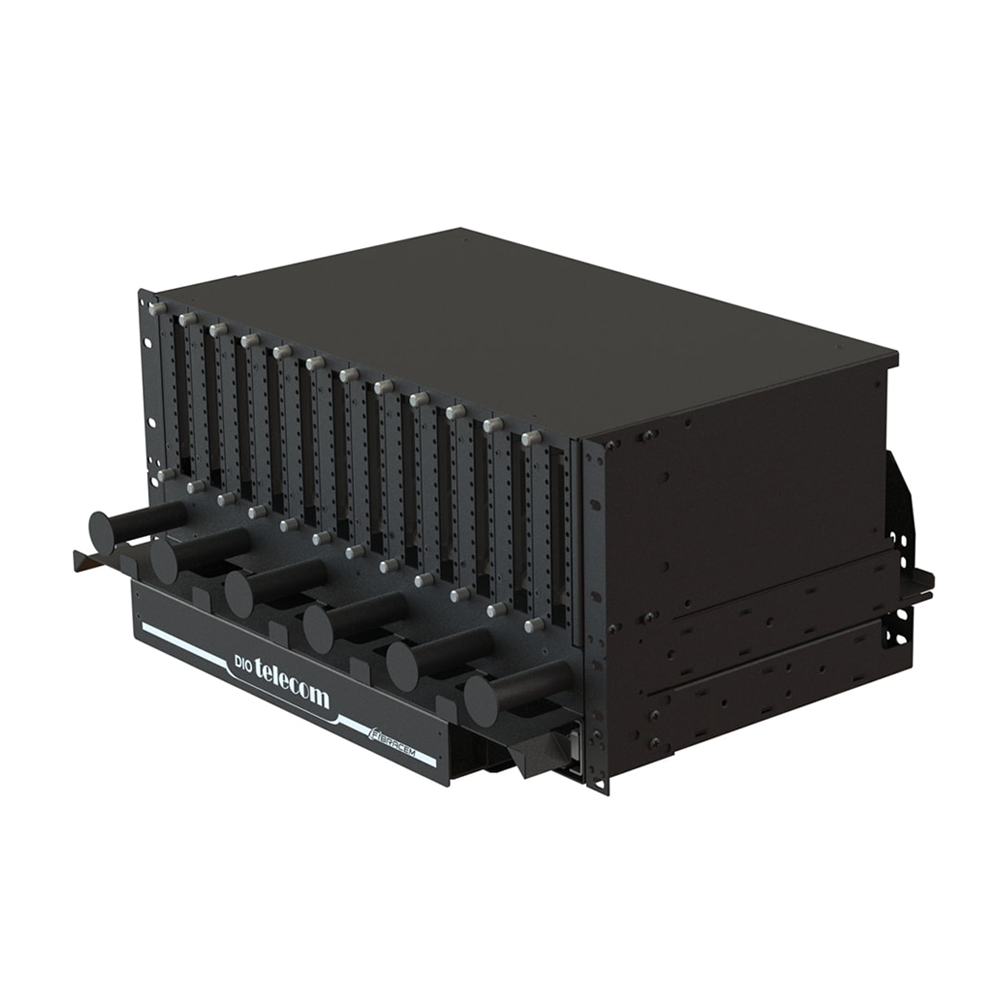

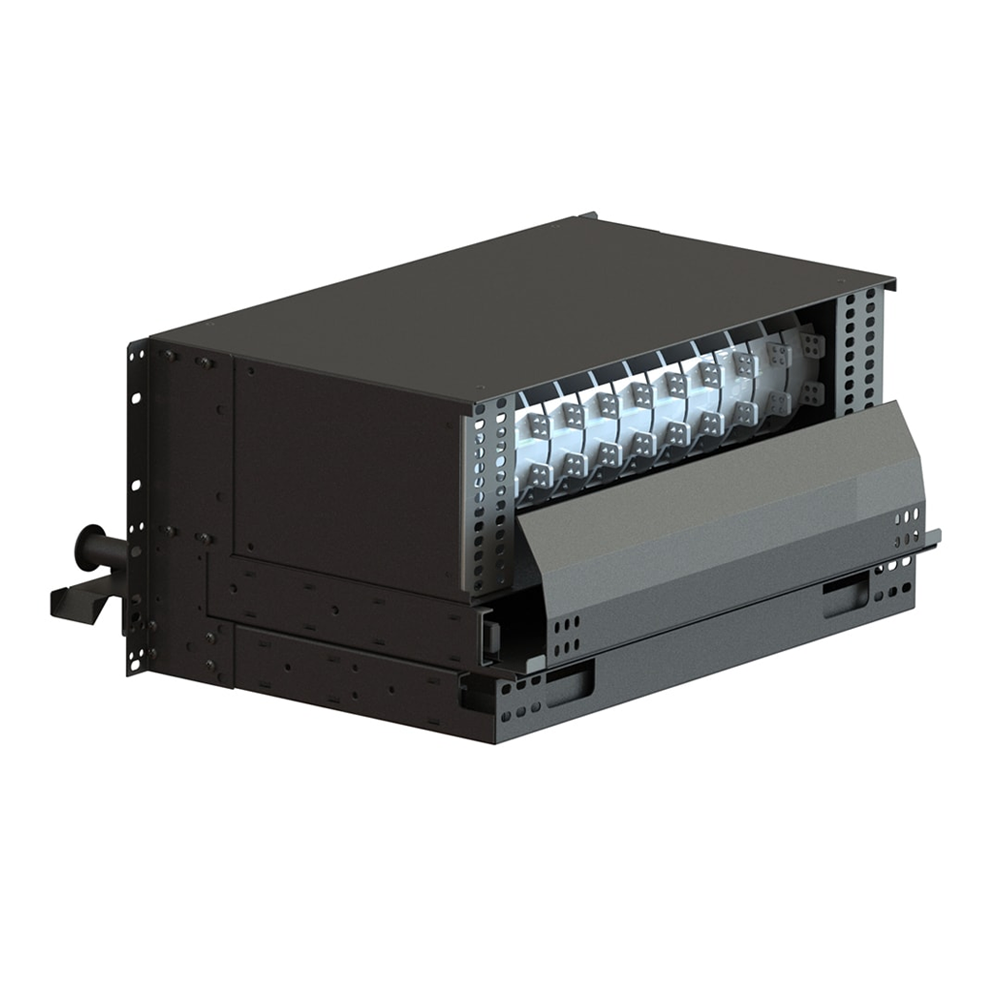

5U – 144 fusões, 12 módulos. Desenvolvido para redes internas com alta concentração de fibras ópticas para economia de espaço no servidor, pois acomoda até 12 módulos de distribuição e emendas com capacidade de até 12 fusões cada, totalizando 144 fibras em um espaço de 5Us. Instalado em racks padrão 19”, é formado por três partes divididas em (sub-bastidor, gaveta para acomodação de tubo loose/painel guia para distribuição de cordões e gaveta para reserva de cordões).
Desenvolvido para acomodação de emendas, sobras de fibras ópticas e distribuição de cordões em redes de cabeamento estruturado. Instalado em racks padrão 19” é indicado para aplicação em redes internas com alta concentração de fibras ópticas para economia de espaço no servidor, pois acomoda até 12 módulos de distribuição e emendas com capacidade de até 12 fusões cada, totalizando 144 fibras em um espaço de 5Us. Composto por um sub-bastidor (3U), gaveta para acomodação de tubo loose/painel guia para distribuição de cordões (1U) e gaveta para reserva de cordões (1U)
Principais Características
- Sub-bastidor confeccionado em aço carbono 1010/1020 com espessura de 1,20mm
- Gavetas confeccionados em aço carbono 1010/1020 com espessura de 1,20mm
- Painel guia confeccionados em aço carbono 1010/1020 com espessura de 1,20mm
- Bandejas internas injetadas em plástico de engenharia na cor branca
- Pintura Epóxi pó preto microtexturizado ou bege texturizado RAL7032
- Painel guia para organização dos cordões ópticos na parte frontal do DIO Gaveta deslizante para reserva de sobras de cordões ópticos (1U) com abertura para parte frontal do DIO
| Conteúdo | Sub-bastidor (3U) para acomodação dos módulos de fusão. Os módulos de fusão são verticais e divididos em duas partes: uma parte metálica frontal, onde são fixados os adaptadores ópticos e uma parte traseira injetada em plástico para acomodar emendas e sobras de fibras. São fixados no sub-bastidor pela parte frontal através de parafusos recartilhados, não necessitando de ferramentas especiais para retirada ou colocação dos módulos. Gaveta deslizante para acomodação de tubo loose (1U) com abertura para parte traseira do DIO, facilitando a fixação e gerenciamento dos tubos. 52 abraçadeiras plásticas - 12 parafusos M5 - 12 porcas gaiola M5 - 12 tubos espiral (transparente) de 4cm para organização dos pigtails - 2 metros de tubo espiral (transparente) para organização dos tubos loose - 1,5 metros de tubo espiral (laranja) - para cabos 144 fibras - Protetor de emenda - 1 para cada fibra - 6 etiquetas de identificação de tubo loose - 1 fita auto fusão - 12 cartelas de identificação de rota DIO TELECOM |
| Dimensão | 5U – 440 x 380x 222,25 mm (C x P x A) |
| Peso bruto | 14,5 Kg |
| Datasheet | Distribuidor Óptico DIO TELECOM 144FO – 5U |
| Manual | Distribuidor Óptico DIO TELECOM 144FO – 5U |
