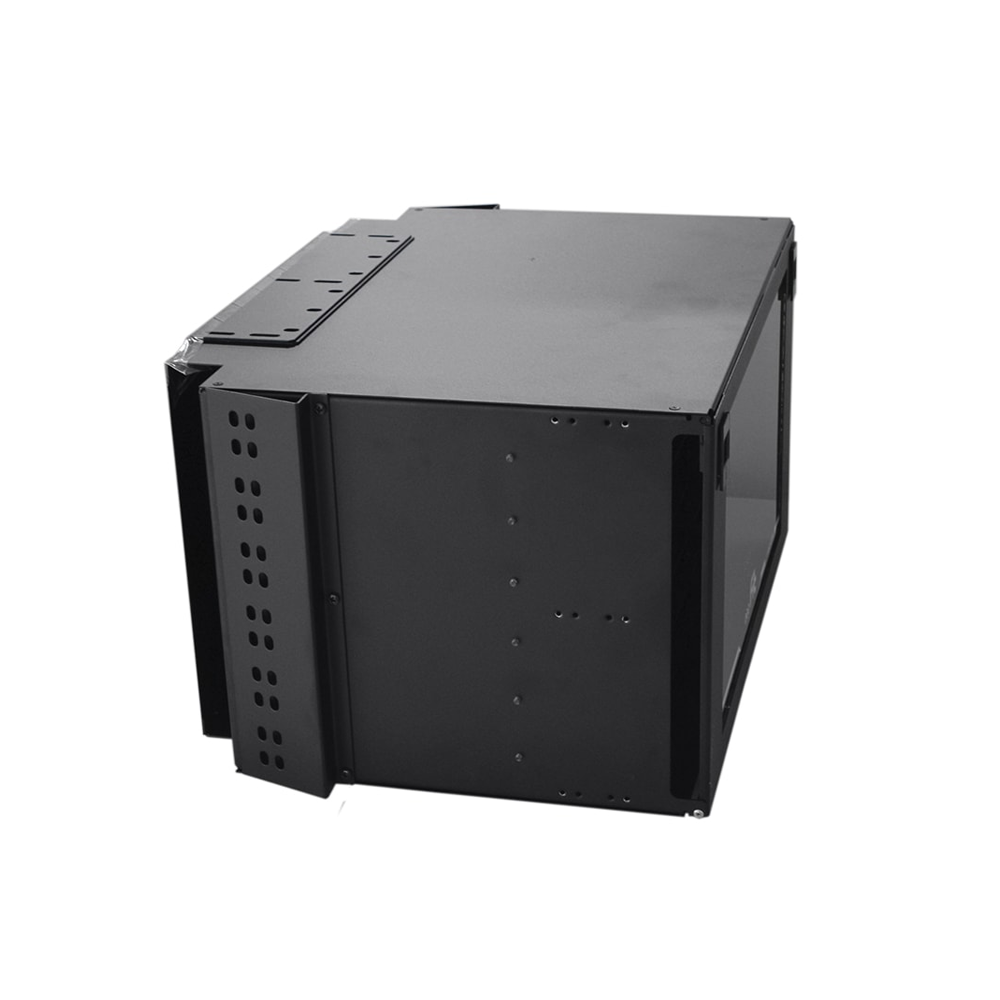

Distribuidor Óptico DIO FIT AC 144FO SC/APC - 6U
Distribuidor Óptico DIO FIT AC 144FO SC/APC - 6U
Produto utilizado para acomodação e distribuição de cabos ópticos em sistemas de cabeamento estruturado para instalações em racks de 19'' ou 23". O modelo FIT AC possui gaveta deslizante e permite a acomodação de até 24 fusões em 2 bandejas sobrepostas por U, ocupando espaço de 3U, 4U ou 6U. Possibilita a utilização de cabos internos ou externos, com fibra monomodo (SM) ou mulmodo (MM) do tipo loose,tight ou multicordão.
Produto utilizado para acomodação e distribuição de cabos ópticos em sistemas de cabeamento estruturado para instalações em racks de 19'' ou 23". O modelo FIT AC possui gaveta deslizante e permite a acomodação de até 24 fusões em 2 bandejas sobrepostas por U, ocupando espaço de 3U, 4U ou 6U. Possibilita a utilização de cabos internos ou externos, com fibra monomodo (SM) ou mulmodo (MM) do tipo loose,tight ou multicordão. Desenvolvido para acomodação de emendas, sobras de fibras ópticas e distribuição de cordões em redes de cabeamento estruturado. Para uso interno, é instalado em racks padrão 19/23” (rotação do suporte de fixação). Possui entrada para cabos lateral ou traseira e tampa frontal basculante com fecho rápido e visor de acrílico. Capacidade de até 144 fibras, sendo as mesmas distribuídas em gavetas deslizantes.
Painel para adaptadores intercambiável com inclinação de 25°, facilitando a curvatura dos cordões e pigtails.
Principais Características
- Atendem os requisitos das normas IEC60297-3-100 e IEC60297-3-105
- Estrutura confeccionada em aço SAE 1010
- Possui gavetas deslizantes que acomodam a fusões e fazem a distribuição das fibras ópticas.

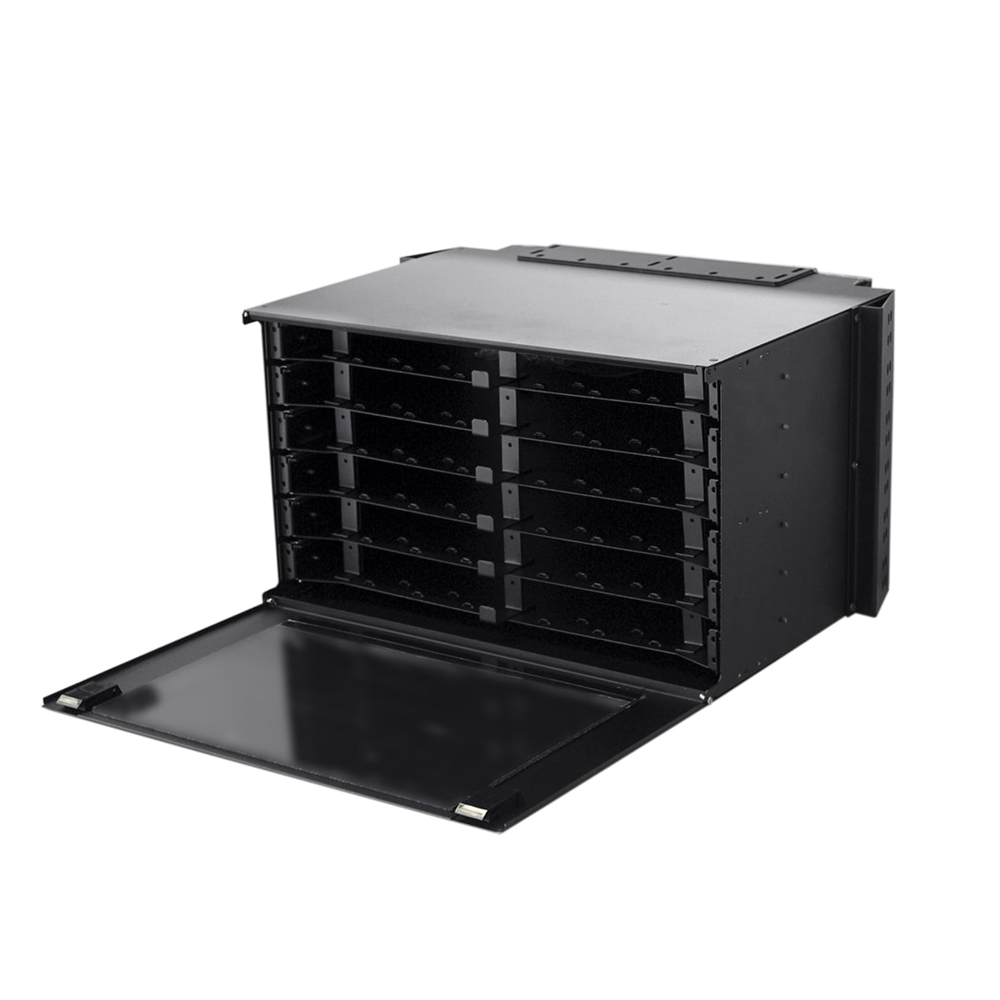

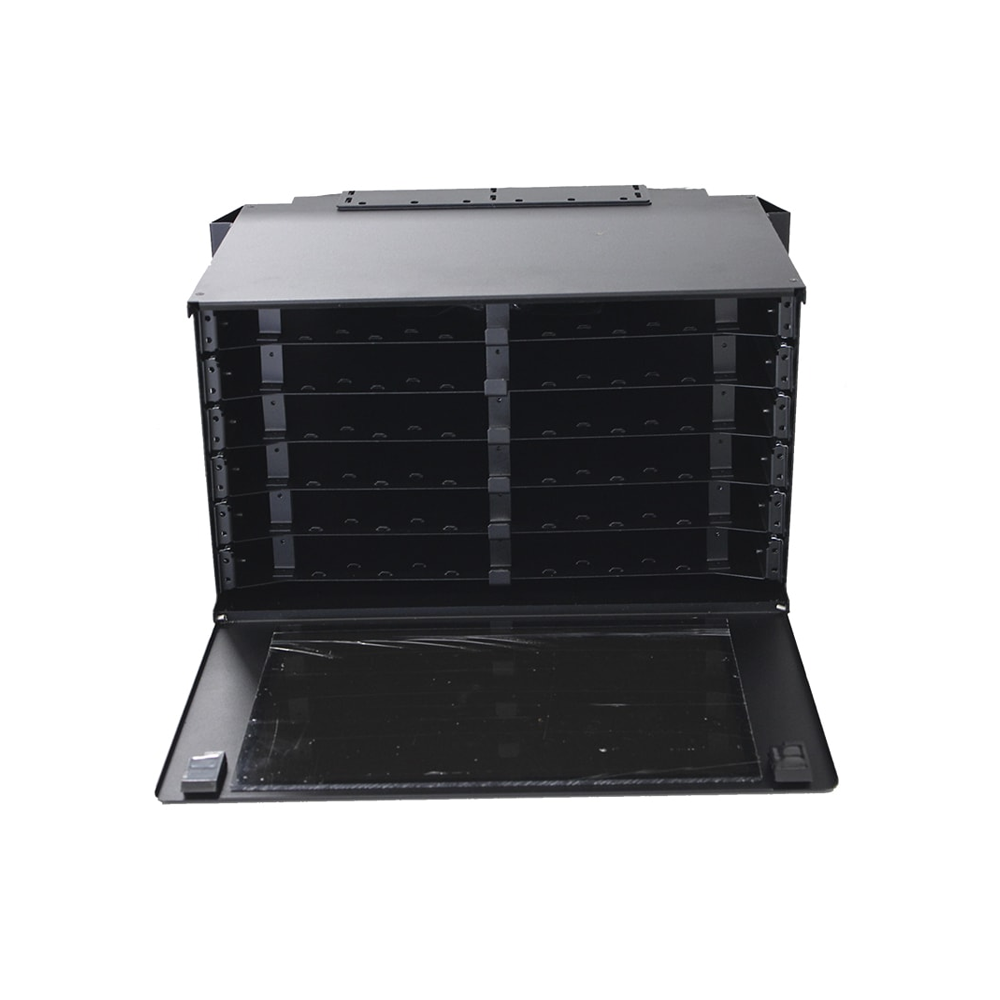

- Possui porta moldurada em aço e com visor central em acrílico. O sistema basculante de abertura da porta permite um fácil acesso às bandejas deslizantes.
- O fechamento da porta frontal é feito através de fechos rápidos;
- Possui caderneta para anotação e identificação da utilização das fibras na parte traseira da porta frontal;
- Possui tampa superior e inferior removíveis, sendo as mesmas fixadas na estrutura através de parafusos;
- A entrada de cabos é feita pela parte traseira do equipamento, sendo que o produto possui sistema de guias do tubo de transporte, de maneira a não danificar o mesmo quando há movimentação da bandeja;
- Fornecimento de protetores de emenda, adaptadores e pigtails conforme solicitação do cliente;
- Acompanha manual de instrução;
- Pintura epóxi pó Bege (RAL 7032) ou Preto micro texturizado.
| Quantidade de fibras | Até 144 fusões |
| Conteúdo |
- Distribuidor Interno Óptico FIT AC (1 caixa metálica, 6 gavetas deslizante, 12 bandejas para acomodação das fibras, painel para adaptadores, suporte de fixação no rack e suporte para ancoragem do cabo) |
| Dimensões | 6U – 266,70 x 440 x340 mm (A x C x P) |
