DIO - Distribuidor Óptico Articulado
DIO - Distribuidor Óptico Articulado
Fabricante: Fibracem
Desenvolvido para acomodação de emendas, sobras de fibras ópticas e distribuição de cordões em redes de cabeamento estruturado.

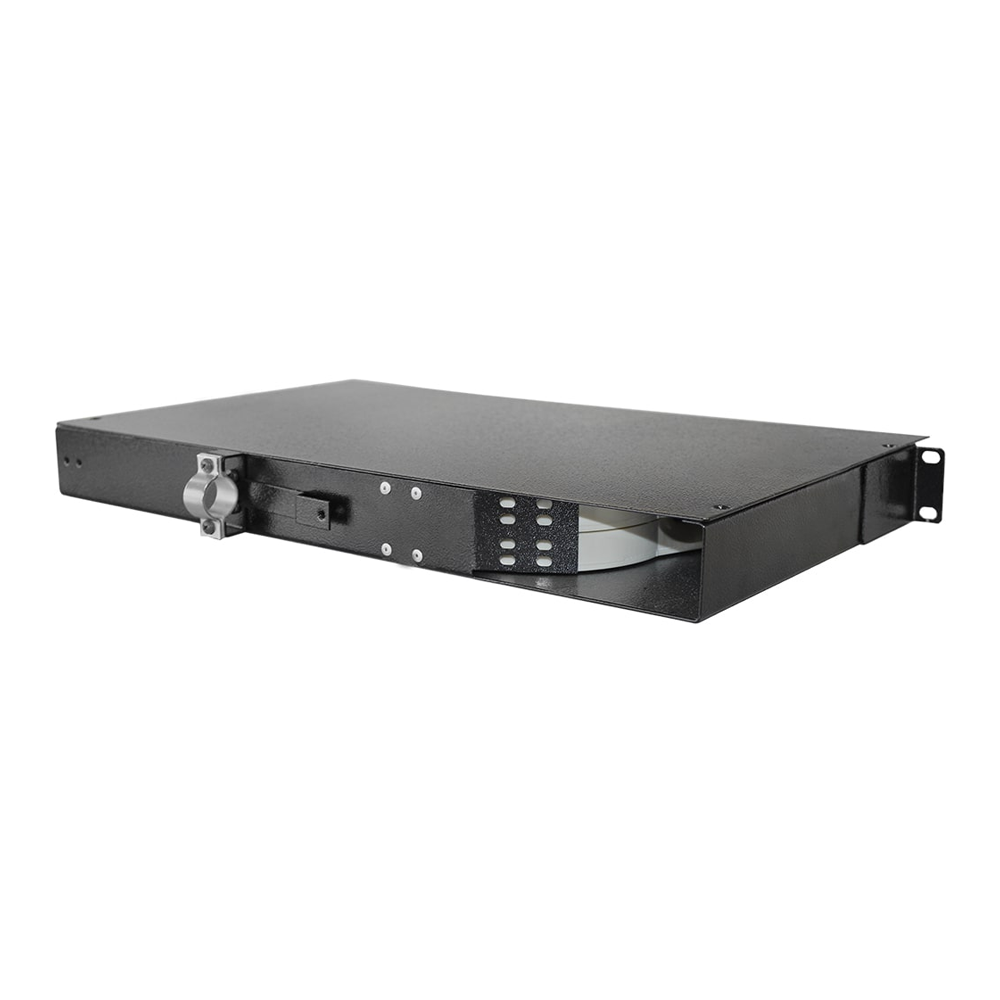

Para uso interno, é instalado em racks padrão 19”. Possui sistema de ancoragem para o cabo de entrada na parte traseira e na saída, que é realizada pela lateral esquerda na parte frontal do DIO. Tem capacidade de acomodação de até 48 fusões por U através de bandejas articuladas e painel de adaptadores com inclinação de 35°, proporcionando economia de espaço e facilidade de acesso para o técnico.

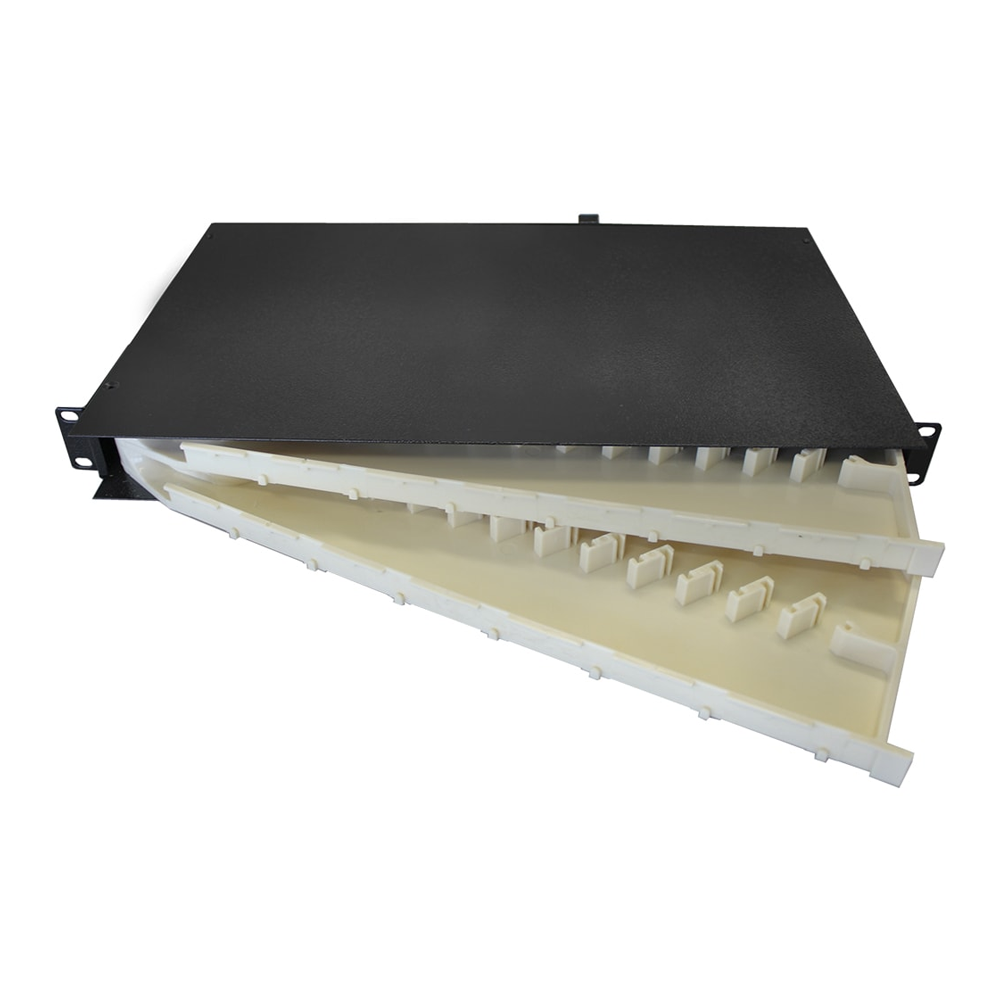

Produto utilizado para acomodação das emendas e distribuição óptica. O DIO articulado tem estrutura padrão 19” e bandejas plásticas articuladas que facilitam o acesso pelo técnico. Essas bandejas foram desenvolvidas para acomodar as sobras de fibras, emendas, adaptadores ópticos e distribuição do sinal óptico. Em cada bandeja podem ser instalados 12 adaptadores SC simplex ou 12 LC duplex, totalizando até 48 fibras por U com a utilização de cabos internos ou externos, com fibras multimodo (MM) ou monomodo (SM), do tipo loose, tight, ou multicordão. Possui painel com angulação de 35°, o que facilita a saída dos cordões ópticos.
Principais Características
- Estrutura externa confeccionado em aço carbono 1010 com espessura de 1,50mm
- Bandejas em plástico de engenharia na cor branca
- Pintura Epóxi pó preto microtexturizado
|
Capacidade de Fusões |
12FO - 1U – até 24 fusões 24FO - 1U – até 48 fusões 36FO- 2U – até 72 fusões 48FO - 2U – até 96 fusões 72FO - 3U – até 144 fusões 96FO - 4U – até 192 fusões 144FO – 6U - até 288 fusões |
|
CODIGOS |
5743, 2235, 5622, 2236, 5749, 2237, 5744, 5745, 5400, 2239, 2240, 5746, 5747, 5748, 5396 |
